En kørespændingsregulator med inertifunktion

af Erik Olsen

Man kan naturligvis regulere kørespænding på andre måder end med en integreret spændingsregulator, nemlig som vist i figur 1 med transistorer i Darlington-kobling. Som i de tidligere artikler er denne kørespændingsregulator designet til en strøm på maks. 1 A og et spændingsområde på 0-12 V. Denne regulator har desuden en inerti-virkning der udgøres af R3 og C2 med en tidskonstant på 2,2 s. Ønskes en mindre tidskonstant, kan værdien af C2 reduceres til f. eks. 22 µF (1,0 s); ønskes en større tidskonstant, kan værdien af C2 øges til f. eks. 100 µF (4,7 s). Den største spænding på udgangen justeres med trimmepotentiometret R2.

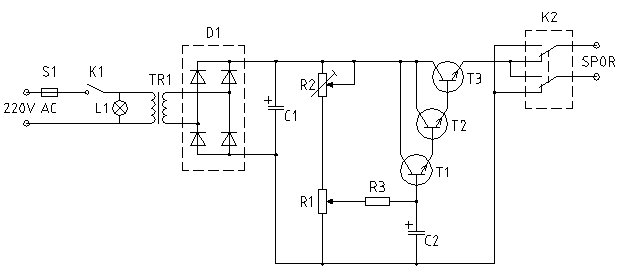

Figur 1: Diagram.

Dele til kørestrømsregulator 0-12 V:
R1	10 kohm	lineært potentiometer	0,25 W
R2	5 kohm	trimmepotentiometer	0,10 W
R3	47 kohm	modstand	0,25 W
C1	2200 µF	elektrolytkondensator	25 V
C2	47 µF	elektrolytkondensator	25 V
D1	W005G (DF005M)	diodebro	1,5 A (1,0 A)
T1-T2	BC548	transistor	NPN
T3	TIP29C	transistor	NPN power
TR1	15 V	transformer	20 VA
L1		kontrollampe	220 V
S1	100 mA	sikring	flink
K1		afbryder	220 V
K2	topolet	vippeomskifter	24 V

Denne kørespændingsregulator er simpel i sin opbygning, men har to ulemper: Der er ingen kortslutningsbeskyttelse, og spændingen falder med stigende belastning (strøm). Dette kan klares med konstruktionen vist i figur 2.

Når spændingsfaldet over modstanden R3 bliver tilstrækkeligt stort (0,6-0,7 V) vil T4 begynde at lede, lysdioden D2 lyser, basis på T4 får spænding så den begynder at lede, og C2 aflades gennem R6. Derved falder udgangsspændingen til strømmen har nået en værdi hvor T3 ikke længere leder (strømbegrænsning). Istedet for justering af maks. spænding med et potentiometer, er indsat en integreret spændingsregulator der forsyner R1 med 12 V; denne spænding falder ikke med stigende strøm til sporet.

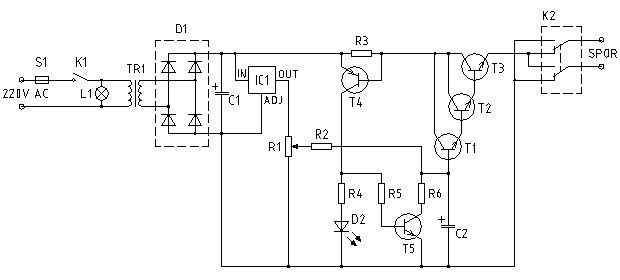

Figur 2: Diagram.

Dele til kørestrømsregulator 0-12 V:
IC1	78L12A	spændingsregulator	100 mA
R1	10 kohm	lineært potentiometer	0,25 W
R2	47 kohm	modstand	0,25 W
R3	0,68 ohm	effektmodstand	2 W
R4	820 ohm	modstand	0,25 W
R5	10 kohm	modstand	0,25 W
R6	220 ohm	modstand	0,5 W
C1	2200 µF	elektrolytkondensator	25 V
C2	47 µF	elektrolytkondensator	25 V
D1	W005G (DF005M)	diodebro	1,5 A (1,0 A)
T1-T2, T5	BC548	transistor	NPN
T3	TIP29C	transistor	NPN power
T4	BC559	transistor	PNP
TR1	15 V	transformer	20 VA
L1		kontrollampe	220 V
S1	100 mA	sikring	flink
K1		afbryder	220 V
K2	topolet	vippeomskifter	24 V

Figur 3: Spændings-regulator 78L12A.
