Entungede sporskifter - i gade og vej

Figur 2: Sporskiftetunge

Figur 3: Uden sporskiftetunge

Hvor man har haft behov for at indlægge sporskifter i gade og vej, f. eks. på havnepladser og i industrispor, har man i reglen anvendt særligt robuste sporkonstruktioner som det her viste entungede sporskifte fra Åbenrå.

Entungede sporskifter som er lagt i vejbelægning, er opbygget af rilleskinner og/eller almindelige skinner med påboltede kontraskinner. Der findes dog også entungede sporskifter som er lagt i ballast (Islands Brygge), i så fald er de opbygget med almindelige skinner.

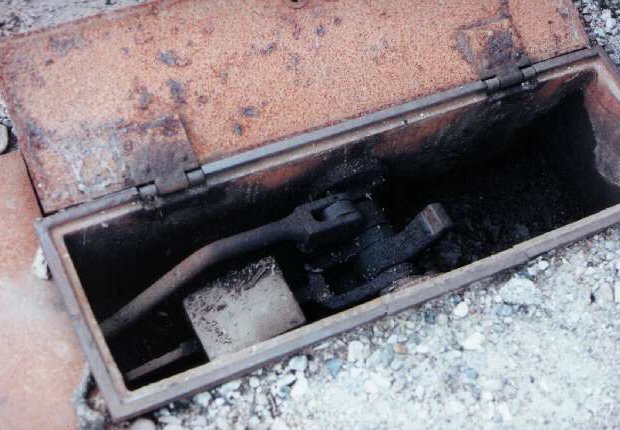

Er sporskiftet lagt i vejbelægning, kan ikke anvendes en normal trækbuk. I stedet benyttes den "underjordisk" trækbuk som er tilgængelig via et dæksel i plan med vejbelægningen.

Tegninger (nyere udførelse, 1977, med rilleskinner):

• Rilleskinnesporskifte HI 54 1:7 h, Befæstigelse på beton, Blad 5918
  pdf, 841x297 mm, 300 dpi, 99 KB
• Rilleskinnesporskifte HI 54 1:7 h, Befæstigelse på træsveller, Blad 5920
  pdf, 841x297 mm, 300 dpi, 156 KB
• Underjordisk trækbuk, Montering, Blad 5921
  pdf, 1061x297 mm, 300 dpi, 95 KB
